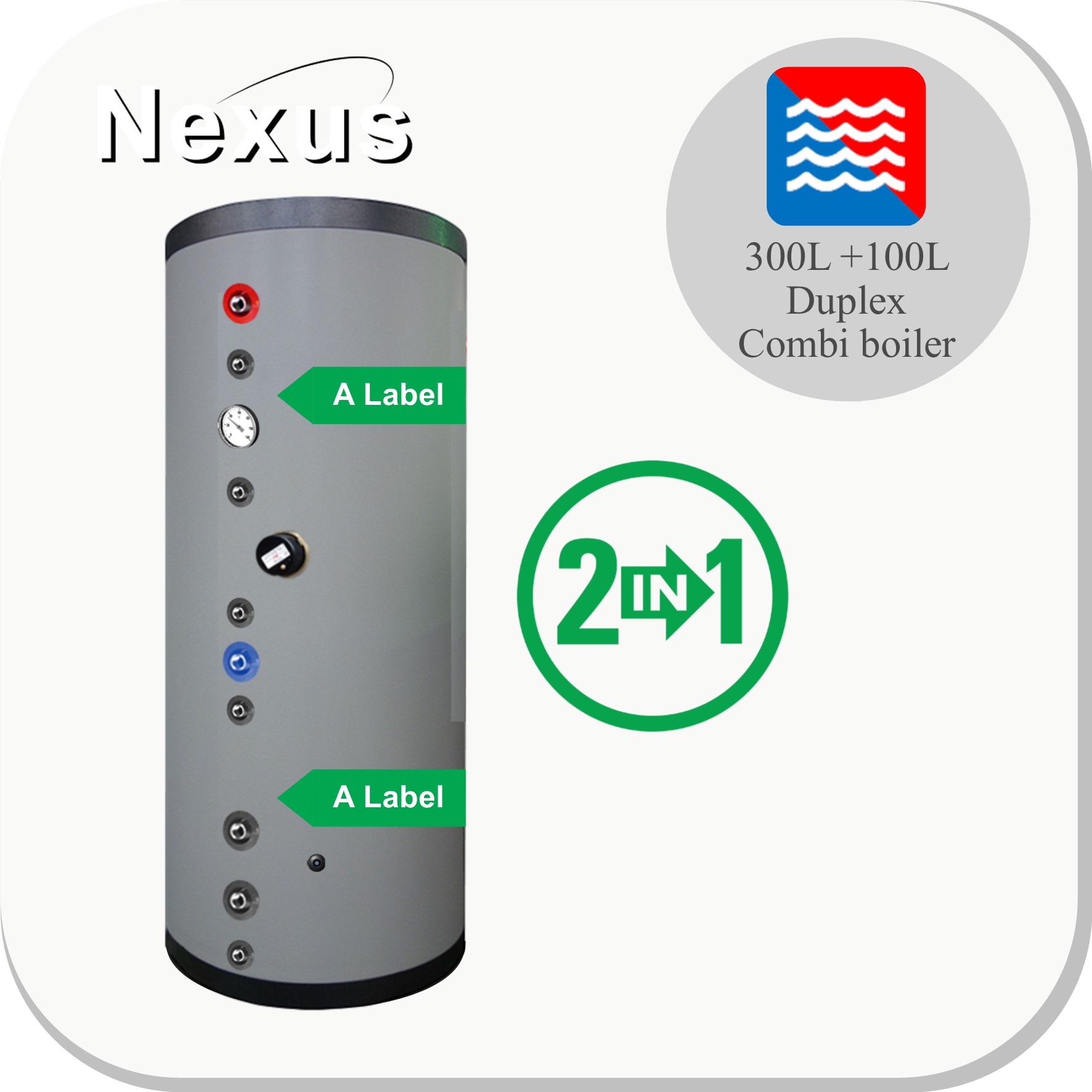

214 200 1002De Nexus PDWT 300+100 is een 2-in-1 RVS warmtepompboiler met bovenaan een boiler voor sanitair warm water en onderaan een buffertank van 100 liter.
- Nexus™ Merk:
- RVS Hygiëne-boilers (1) coil Categorie:
- Voorraad:
Kostenoverzicht
-
€ 2.238,84Artikel
Nexus PDWT 300+100 2-in-1 RVS Warmtepompboiler met 100L Buffertank
De Nexus PDWT is een 2-in-1 RVS oplossing voor warmtepompsystemen: bovenaan zit een boiler voor sanitair warm water en onderaan een buffertank van 100 liter. Dit tank-on-tank ontwerp combineert douchewateropslag en buffervolume voor het verwarmingssysteem in één compacte opstelling.
De bovenste boiler is gemaakt van Duplex 2205 roestvast staal en is bedoeld voor sanitair warm water. De onderste AISI 304 buffertank vergroot de waterinhoud van het verwarmingssysteem en verbetert de hydraulische stabiliteit. Daardoor kan de warmtepomp rustiger werken en wordt pendelen beperkt.
De geïntegreerde AISI 316L gegolfde warmtewisselaar draagt warmte efficiënt over van de warmtepomp naar het sanitair warm water gedeelte. De aparte buffer onderaan is ideaal voor installaties waar weinig ruimte is, maar waar zowel boilerinhoud als buffercapaciteit nodig zijn.
Met energielabel A, PU-isolatie, sensordompelbuizen, aansluitingen voor elektrisch naverwarmen en een frosted-metal buitenmantel is de PDWT-serie ontwikkeld voor professionele installateurs die een nette en ruimtebesparende boiler plus buffer oplossing zoeken.
Belangrijkste voordelen
- 2-in-1 boiler voor sanitair warm water en buffertank
- Bovenste Duplex 2205 RVS boiler
- Onderste 100 liter AISI 304 verwarmingsbuffer
- Verbetert hydraulische stabiliteit en beperkt pendelen
- AISI 316L gegolfde warmtewisselaar
- Energielabel A en PU-isolatie
Specificaties
Technische specificaties - PDWT 300+100
| Algemeen | |
| Producttype | 2-in-1 RVS warmtepompboiler met onderste buffertank |
| Nominale inhoud | 300+100 L |
| Boilerinhoud | 300 L |
| Bufferinhoud | 100 L |
| Toepassing | Sanitair warm water en bufferfunctie voor warmtepomp |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Bovenste boiler met onderste 100 L buffertank |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1930 |
| Kantelhoogte [mm] | 2037 |
| Buitendiameter [mm] | 650 |
| Binnendiameter [mm] | 550 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, RAL 7030 |
| Gewicht [kg] | 80 |
| Garantie | 3 jaar |
| Tank | |
| Materiaal bovenste boiler | Stainless steel Duplex 2205 |
| Materiaal onderste buffertank | Stainless steel AISI 304 |
| Max. werkdruk / testdruk | 6/10 bar |
| Max. tanktemperatuur [deg C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | Gegolfde warmtepomp-warmtewisselaar |
| Ontwerp warmtewisselaar | Ø28 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 30 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [deg C] | 95 |

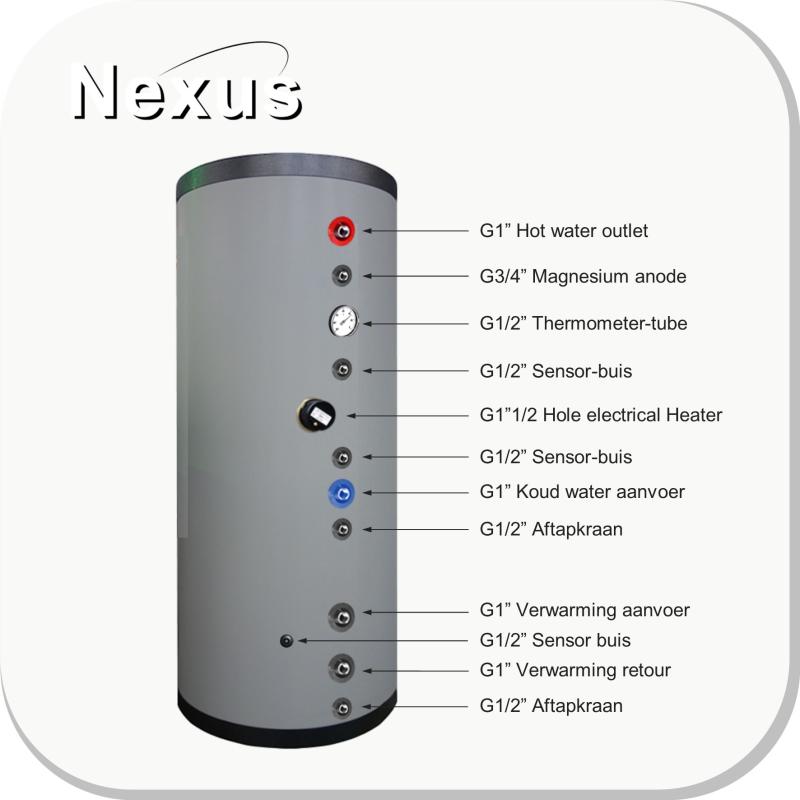

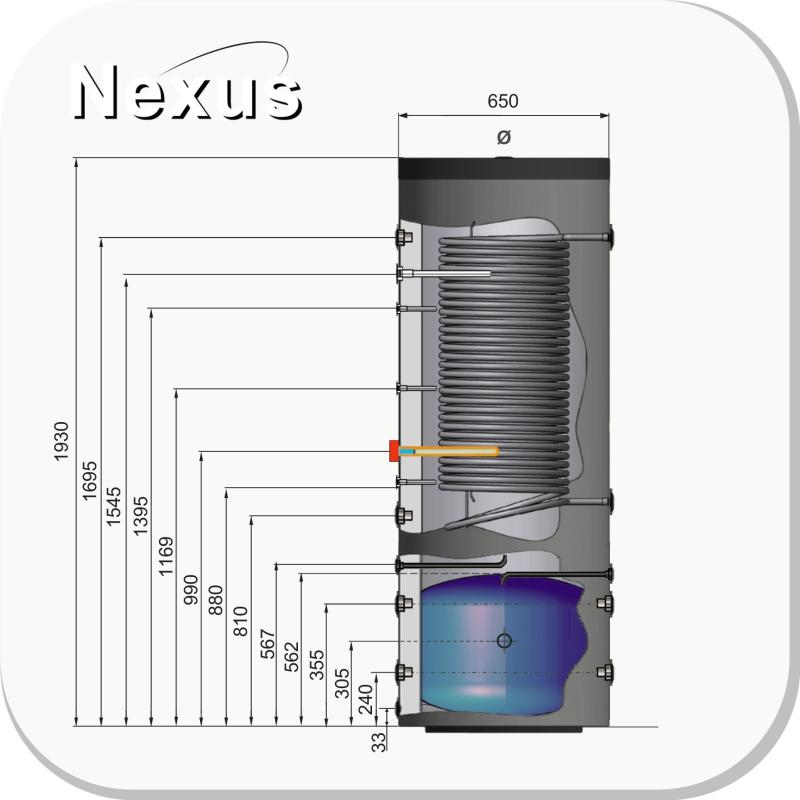

| Aansluitingen | ||||
| H | Hoogte | 1930 mm | ||
| ØD | Buitendiameter | 650 mm | ||
| Ød | Binnendiameter | 550 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1930 mm |
| B | DN 3 | G 1" | Aansluiting inlet/outlet | 1695 mm |
| F | DN 9 | G 1 1/4" | Ø28 mm RVS 316L warmtewisselaar 30 m, inlet/outlet | 1695 mm |
| C | DN 5 | G 1/2" | Sensoren dompelbuis (1) (12.7 mm) | 1395 mm |
| P | DN 15 | G 1/2" | Sensoren dompelbuis (2) (12.7 mm) | 1169 mm |
| L | DN 6 | G 1 1/2" | Aansluiting elektrisch verwarmingselement | 990 mm |
| D | DN 7 | G 1/2" | Sensoren dompelbuis (3) (12.7 mm) | 880 mm |
| A | DN 4 | G 1" | Aansluiting inlet/outlet | 810 mm |
| E | DN 8 | G 1" | Ø28 mm RVS 316L warmtewisselaar 30 m, inlet/outlet | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 567 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 562 mm |
| J | DN 23 | G 1" | Aansluiting inlet/outlet | 335 mm |
| N | DN 29 | G 1" | Aansluiting inlet/outlet | 335 mm |
| R | DN 25 | G 1/2" | Sensoren dompelbuis (4) (12.7 mm) | 305 mm |
| T | DN 26 | G 1 1/2" | Aansluiting elektrisch verwarmingselement | 240 mm |
| I | DN 24 | G 1" | Aansluiting inlet/outlet | 240 mm |
| M | DN 28 | G 1" | Aansluiting inlet/outlet | 240 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: - Veiligheidsventiel en inlaatcombinatie - Nexus sanitair expansievat - Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
